產品概述

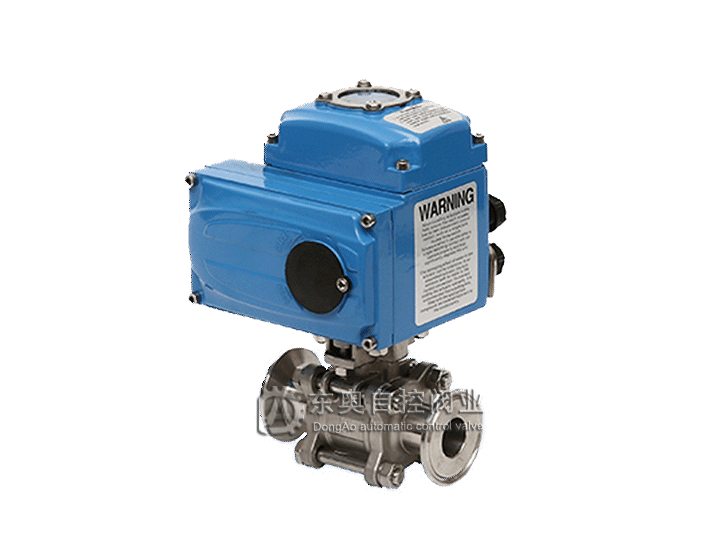

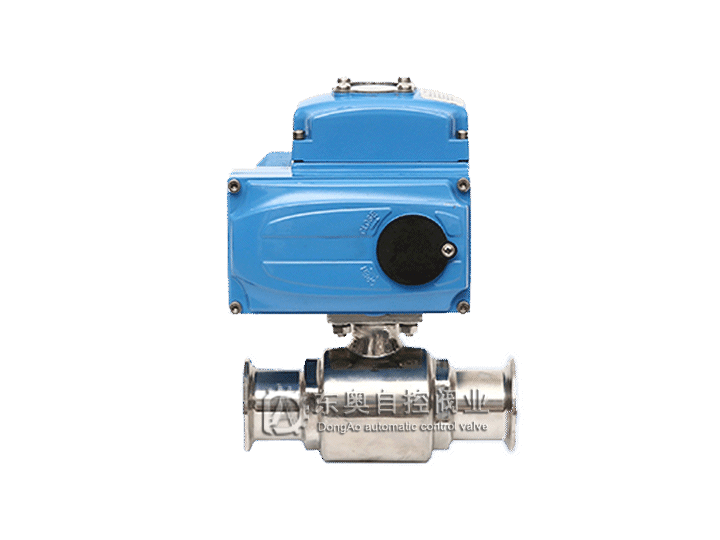

電動卡箍三片式球閥內螺紋適用于PN1.0～10.0MPa，工作溫度-29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的各種管路上，電動絲扣球閥用于兩位切斷、調節的場合。用于截斷或接通管路中的介質。電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號220VAC電源即可運轉。電動卡箍三片式球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。電動卡箍三片式球閥可分為：電動絲扣球閥、電動焊接球閥?？煞謩e適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

技術參數

公稱通徑DN（mm）	10	15	20	25	32	40	50	65	80	100
公稱壓力（MPa）	PN1.6、2.5、4.0、6.4 MPa
閥體形式	三片是精鑄閥體
連接形式	螺紋式、焊接式
閥芯形式	"O"型球形閥芯
流量特性	近似快開型
動作范圍	0～90°
泄露量Q	按GB/T4213-92，小于額定KV0.01% （軟密封：零泄漏）
基本誤差	±1%
回差	±1%
死區	≤1%（可調）
可調范圍	250：1
配置執行機構	可配EI-TORK,EXI-TORK等系列角行程電動執行機構
控制方式	開關到位燈（開關兩位控制）、智能調節（4～20mA模擬量信號控制）

連接方式		內螺紋連接			對焊連接
零件名稱	閥體閥蓋	WCB	CF8（304）	CF8M（316）	WCB	CF8（304）	CF8M（316）
	球體、閥桿	2Cr13	0Cr19Ni9	OCr17Ni12Mo2	2Cr13	0Cr19Ni9	OCr17Ni12Mo2
	密封圈、填料	增強聚四氟乙烯、對位聚苯
適用工況	適用介質	水、蒸汽        、油品等	硝酸等腐        蝕性介質	醋酸等腐        蝕介質	水、蒸汽        、油品等	硝酸等腐        蝕性介質	醋酸等腐蝕介質
	適用溫度	-29～180°C（增強聚四氟乙烯）、-29～300°C（對位聚苯）

（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式（開關型，調節型）、控制信號（4-20mA，1-5V）、作用方式（電-開式，電-關式）。
