產品型號	額定電壓	時間	附加功能	運轉特性	備注
20/40N 普通開關型產品	DC24V	15s	HTR（防冷凝加熱器）	可連續運轉	無源觸點反饋 反饋信號與實際到位異步
	AC110V	30s		非連續運轉 ED=75%
	AC220V
	AC380V
20/40C 智能開關型產品	DC24V	15s	A（故障信號輸出） HTR（防冷凝加熱器）	可連續運轉	反饋信號與實際到位同步  帶PUL調速、PWM調速 帶1.3寸OLED液晶屏 可實現：兩、三、四位置模式
	AC110V	30s		非連續運轉 ED=75%
	AC220V
20/40T 智能調節型產品	DC24V	15s	A（故障信號輸出） HTR（防冷凝加熱器）	可連續運轉	帶1.3寸OLED液晶屏 控制反饋方式：  4-20mA/0-20mA/0-10mA 0-5V/1-5V/0-10V/2-10V
	AC110V	30s		非連續運轉 ED=75%
	AC220V
20/40B 智能總線型產品	DC24V	15s	HTR（防冷凝加熱器）	可連續運轉	RS485，CANBus2.0  帶1.3寸OLED液晶屏 開關型帶PUL調速、PWM調速 總線開關型（ON、OFF、B33） 總線調節型，調節精度5‰
	AC110V	30s		非連續運轉 ED=75%
	AC220V
20/40D 智能定時型產品	DC24V	15s	HTR（防冷凝加熱器）	可連續運轉	帶1.3寸OLED液晶屏 內置充電電池，斷電后 時間可保持60天以上 脈沖定時模式、時刻定時模式 按天循環、按星期循環
	AC110V	30s		非連續運轉 ED=75%
	AC220V

主要部件

	部件	材料
1	執行器本體	壓鑄鋁
2	指示窗	鋼化玻璃
3	螺釘	304
4	手動軸	304
5	手動軸油封	NBR（丁腈）
6	輸出軸	304
7	輸出軸油封	NBR（丁腈）
8	防水電纜接頭	黃銅鍍鎳
9	上下蓋密封件	NBR（丁腈）
10	接線盒蓋密封件	NBR（丁腈）
11	標簽	PVC
12	六角扳手	工具鋼
13	接線盒	耐熱ABS
14	液晶	OLED

配套閥門技術要求
1、配套球閥時，閥門的最大扭矩值≤180/360Nm。球閥長期不動作，其第一次開閥或關閥的扭矩值的最大者為最大扭矩?；蛘哌x用帶彈性密封的球閥。
2、配套蝶閥時，蝶閥的最大扭矩值≤160/340Nm，因為蝶閥正常安裝后，其扭矩值會(huì )增加10-20%左右。

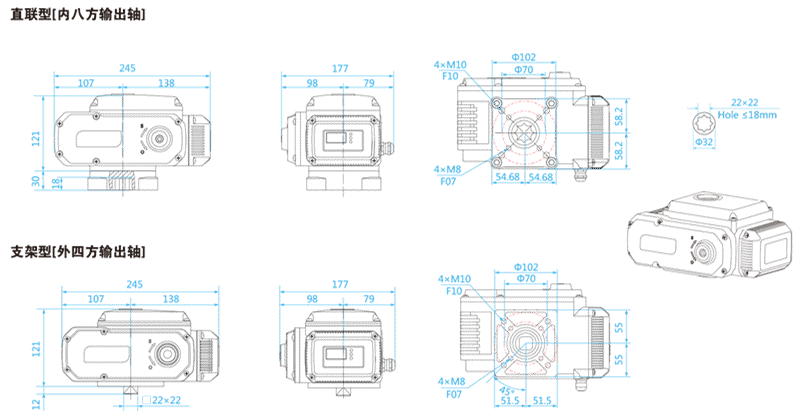

3、直聯型安裝時，由于孔深小于18mm，如果閥門的輸出軸大于18mm則需要切割。

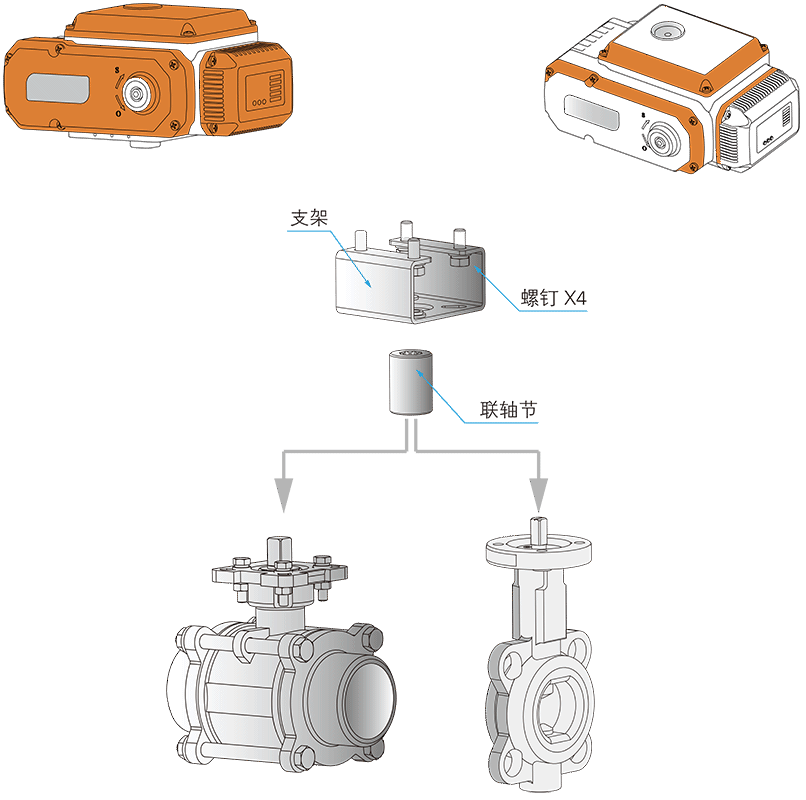

4、如果自己配套支架和聯軸節需注意以下事項：
支架的強度要符合使用要求：執行器在開閥或者關閥切換過程中，支架扭動≤0.2mm。
支架的平行度≤0.5mm。
聯軸節兩端的軸孔加工應保證必要的精度和同心度，目的是最終確保機械回差小于10°，否則會(huì )導致執行器無法正常工作。
5、螺釘上應該加裝、彈墊、平墊，建議擰緊后在螺釘四周點密封膠，防止螺釘松動。
6、安裝完成后，應先用手柄驅動裝置開關一 次，確認工作正常后，可進行下一步配線連接。

使用環境
本產品可以在室內或者室外使用。
本產品屬于非防爆產品， 請注意避開易燃易爆等環境。
在長期有雨水或者陽光直射的環境下，需要給執行器加裝保護整個執行器的防護裝置。
注意執行器使用的環境溫度。
安裝時需要考慮預留接線和維修的空間。
在通電時，不能拆開驅動裝置和閥門。
在通電時，不能做配線工程。
絕對禁止落下產品而給產品沖擊，這引起動作不良。
絕對禁止踏上產品，這引起驅動裝置故障或人的掉下事故。
雨天或在有水花狀態，絕對禁止做配線工程。

安全注意
為了長期安全使用本裝置，請提前精讀此說明書以便正確使用。
注意項目是：本產品的規格、使用方法應明確，以防人身安全受到傷害及裝置的損壞。
為了明示危險和損壞的大小，在此把危險內容分為：“警告 ”和“注意 ”。
兩種內容都很重要，請必須遵守。
“警告”：不遵守此標記的內容，可能引起人的死亡和重傷。
“注意 ”：不遵守此標記的內容，可能引起人的輕傷或裝置的損壞。
