產品展示

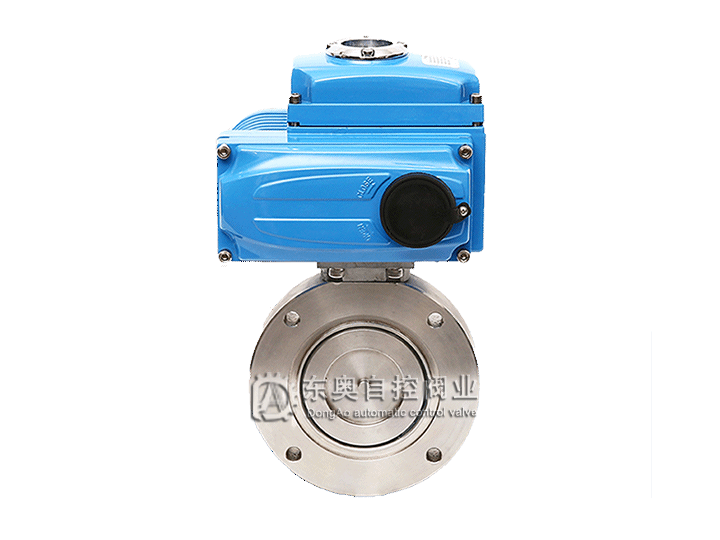

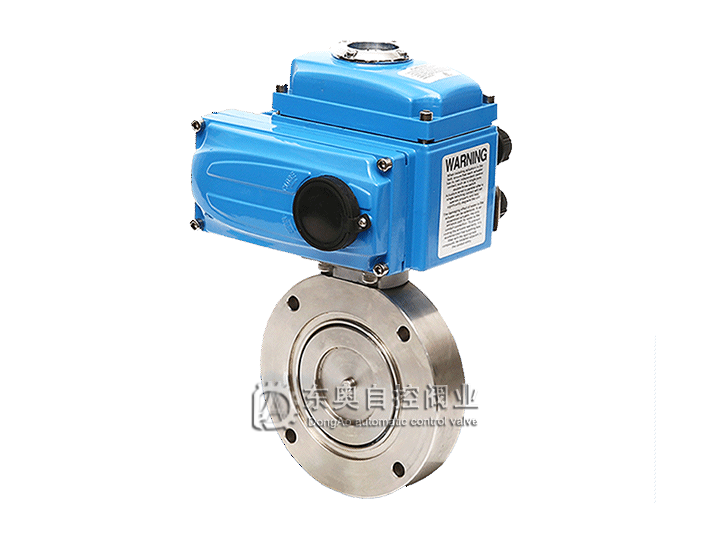

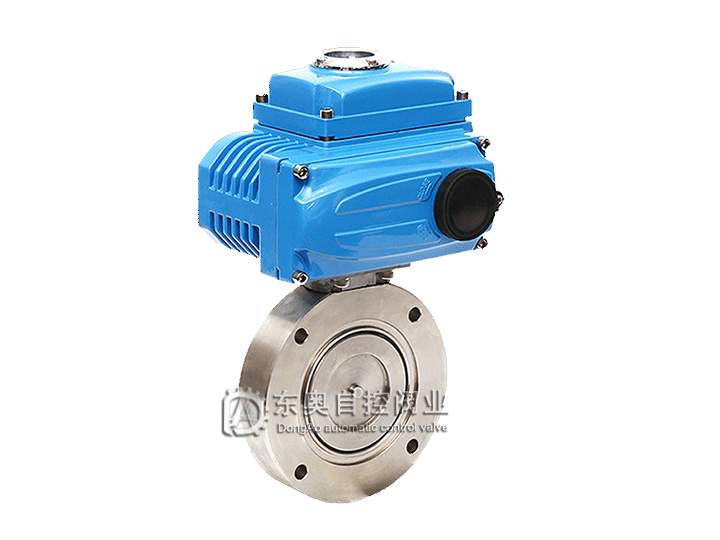

電動真空蝶閥

產品概述
電動高真空蝶閥適用于無腐蝕的飽和水蒸汽低真空管路上，作為閉路設備。電動高真空蝶閥密封型蝶閥，蝶閥兩端軸封處用0.25MPa的壓力密封，確保軸封處不泄漏。其結構為雙閥座形式，兩座之間以及軸端處均為橡膠瞇縫與壓力水（壓值0.25MPa）相結合形式密封。如用戶需要，可在閥體閉上加裝電熱裝置。

技術參數

型號		GUD-F-2.5C	GUD-PPL-2.5C
公稱壓力（MPa）		0.25	0.25
試驗壓力（MPa）	強度試驗	0.4	0.4
	密封試驗	0.275	0.275
工作壓力（MPa）		0.25	0.25
適用介質		無腐蝕飽和水蒸汽
適用溫度		≤120	≤200
真空淺漏率		≤6.67×10-2PaM3S-1
法蘭連接尺寸標準		GB25555～2556-81
壓力試驗標準		GB/T13927-92

執行器技術參數

執行器類別	引進型EI-TORK系列執行器參數	引進型EXI-TORK系列執行器參數
電源電壓	標準：220V AC單相可選：110V AC 單相、380/440V AC 三相、24V/110V/220V DC
輸出力矩	50N·M～2000N·M	50N·M～4000N·M
動作范圍	0～90° 0～360°	0～90°、0°～270°可選
控制方式	開關到位燈（開關兩位控制）、無源觸點信號、1/5K電位計、智能調節（4～20mA模擬量信號控制）
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	電氣、機械二重限位
防護等級	IP65	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT6，ExdⅡ CT5
位置測量	可選裝開關或電位計	電位計、比例控制單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	2個 G1/2〞M18*1.5	2個 PF 3/4”
殼體材料	鋁合金	鋁合金
外涂層	干粉，環氧聚酯，具有超強防腐功能

（1）功能強勁：智能型、調節型、開關式。
（2）體積小巧：體積僅相當于同類產品的35%左右。
（3）使用方便：采用單相電源，接線簡單；采用獨創(chuàng )的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
（4）保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
（5）智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和準確定位。

零件材料

零件名稱	材料
閥體、閥板	Q235-A、F鋼板
閥軸、密封座	2Cr13、1Cr18Ni9Ti
蝶板密封圈	三元乙橡膠、氟橡膠

產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式（開關型，調節型）、控制信號（4-20mA，1-5V）、作用方式（電-開式，電-關式）。
